andere Weishaupt-Brenner / other weishaupt burners: WG-5 / WG-10 / WG-20 / WG-30 / WG-40 / WL-5 / WL-5-purflam / WL-10 / WL-20 / WL-30 / WL-40



Weishaupt WL-20...ÖÖlbrenner / oil burner

Anleitung für Ihre Bestellung / Instructions for your order : Hier / Here!

Ich erstelle Ihnen schnellstmöglich ein schriftliches Angebot mit tagesaktuellen Preisen - in der Regel binnen 12 Stunden

Lieferung an Sie direkt ab Zentrallager Weishaupt : Keine unnötigen Umwege, kein Zeitverlust, keine "Lager-Leichen" !










Artikelbezeichnung für WL 20

Designation for WL 20

Best-Nr.
Order-No.

1.1 Brennergehäuse mit Zwischenflansch Burner casing with interm. flange 241 210 01 012
1.2 Brennerflansch Burner flange 241 210 01 057
1.3 Stehbolzen Stay bolt 241 310 01 247
1.4 Schraube M8 Screw burner housing 241 310 01 257
1.5 Tragarm Bracket for service position 241 210 01 067
1.6 Flanschdichtung Flange gasket 241 210 01 107
1.7 Gehäusedeckel Housing cover 241 210 01 227
1.8 Stehbolzen für Abdeckhaube Stay bolt cover 241 210 01 207
1.9 Tülle für Ölschlauchdurchführung Grommet for oil hose entry 241 400 01 177
1.10 Tülle für Anschlusskabek Grommet for connection cable 241 200 01 247
1.11 Schauglas an Zeitzählerabdeckung Sight glass at hours counter cover 241 210 01 082
1.12 Ansauggehäuse komplett Air intake housing complete 241 210 01 082
1.13 Abdeckhaube komplett ohne Display Cover complete with display 241 210 01 112
1.14 Schraube G 1/8 A Screw 409 004
1.15 Dichtring 10 x 13,5 x 1,5 Sealing ring 441 033
1.16 Einschraubstutzen R 1/8 Threaded socket 453 017
1.17 Schutzkappe DN 6 Protective cap 232 300 01 047
1.18 Halter für Ölschlauch und Kabel Holder for oil hose and cable 241 400 01 367
1.19 Abdeckung mit Ansauggehäuse Cover on air intake housing 241 210 01 187
1.20 Abdeckung Gehäuse Cover housing 241 210 01 177
1.21 Deckel-Düsenstock komplett Lid nozzle assembly complete 241 210 01 142
1.22 Luftleitblech (nur LN) Air guide 241 210 01 217
1.23 Deckel-Düsenstock Lid nozzle assembly 241 210 01 142
1.24 Schauglas Sight glass 241 400 01 377
1.25 Schraube M8 x 15 Screw 142 013 01 157
1.26 Scheibe 7 x 0,2 x 18 x 0,6 Washer 430 016
1.27 Flansch für ORB1 mit Federring Flange with spring washer 241 050 01 032
1.28 Blindniet F 4 x 7,0 Spacing rivet 426 316
1.29 Verstellschraube M6 x 88 Set screw 241 400 10 097
1.30 Verschlusstülle Closing grommet 756 159

2.1 Zubehör-Garnitur Accessoires set 241 210 00 012
2.2 Schraube M8 x 30 Screw 402 517
2.3 Scheibe 8,4 Washer 430 504
2.4 Verschlussbutzen BUZ 06-LL mit Mutter By-pass plug with nut 241 100 06 012
2.5 Steckerteil Plug part 716 549
2.6 Abdeckung für Abdeckhaube W20-C WFM05 Cover for cover 241 210 01 127
2.7 Steckerteil ST 18/4 Pin socket 716 546
2.8 Ölschlauch DN 4, 1200 mm langl

Oil hose

491 126
  Ölschlauch DN 4, 1200 mm lang diffusionsdicht Oil hose diffusion proof 491 131



Öldüsen von Fluidisc oder Steinen: siehe separate Liste für alle Ölbrenner !

Bitte schauen Sie in der Montageanleitung Ihres Brenners, welche Düse Sie benötigen !

Oil nozzle by Fluidisc or Steinen: please see separate list !

Please look at the installation instructions of you burner, which nozzle do you need original !


4.1 Pumpe ALV 30 C 9611 Pump 601 858
4.2 Ölleitung Oil line 241 210 06 058
4.3 Ölleitung Pumpe-Düsenstock Oil line pump-nozzle head 241 210 06 018
4.5 Druckschlauch Lecköl Pressure hose leakage oil 491 247
4.6 Schwenkschraube R 1/8 / M10 x 1 Hinge screw 241 11 06 057
4.7 Dichtring 10 x 14 x 4,0 Sealing ring 440 037
4.8 Pumpe AT2 Pump 601 865
4.9 Verschraubung XGO04 Connector 452 020
4.10 Dichtring A 10 x 13,5 x 1 Sealing ring 440 027
4.11 Magnetventil 230 V, 50 Hz Solenoid valve 604 480
4.12 Magnetspule 230 V, 50 Hz Solenoid coil 604 453
4.13 Ölleitung 4 x 1 WL20/2-C-Z Oil line 241 210 13 078
  Ölleitung 4 x 1 WL20/2-C Oil line 241 210 13 088
4.14

Ölleitung 4 x 1 WL20/2-C

Oil line 241 210 13 098
4.15 Verschraubung XT 04 Connector 452 117
4.16 Einschraubstutzen komplett 4 x G 1/8 x 35 Threaded socket complete 241 210 13 022
4.17 Verschraubung mit Blende Connector

241 210 13 107

4.18 Magnetspule 185 - 254 V Solenoid coil 604 495
Magnetspule 100 - 127 V Solenoid coil 604 428
4.19 Filtersatz Nr. 5 Filter set 601 107
4.20 Verschlussbutzen 06-LL für Einstrangbetrieb Closing piece for single line operation 241 050 00 022

Motor mit Gebläse Motor with fan
5.1 Motor 230 V, 50 Hz Motor 652 084
5.2 Motor 110 V, 60 Hz Motor 652 086
Motor 220 V, 60 Hz Motor 652 085
5.3 Steckkupplung für Motor Plug Coupling for motor 652 135
5.4 Gebläserad 160 x 61,8 , 50 Hz Fan 241 210 08 032
Gebläsread 160 x 61,8 , 60 Hz Fan 241 210 08 042
5.5 Steckerkabel Plug cable 241 050 12 062
5.6 Kondensator 8 uF für Motor 230 v, 50 Hz Capacitor 713 476
5.7 Gewindestift M 8 x 8 für Gebläserad Club screw for fan 420 550

  Luftregler Air regulator
6.1 Stellantrieb 220 - 240 V, 50 - 60 Hz, Servo drive 651 049
Stellantrieb 110 V, 60 Hz Servo drive 651 050
6.2 Schrittmotor STD 4,5 Stepping motor 651 102
6.3 Luftklappe komplett Air damper complete 241 210 02 022
6.4 Handverstellung Manual adjustment 241 050 02 022
6.5 Lager Bearing 241 110 02 107
6.6 Welle zwischen Luftklappe und Winkelhetriebe Shaft between air damper and angle gearing 241 210 02 057
6.7 Winkelgetriebe Feder 1 (1-stufig) Angle gearing spring 1 241 110 02 052
6.8 Winkelgetriebe Feder (2-stufig) Angle gearing, spring 2 241 110 02 062
6.9 Welle zwischen Winkelgetriebe und Stellantrieb Shaft angle gearing - servo drive 241 400 02 157
6.10 Luftregelung mit Handverstellung Air regulator with manual setting 241 210 02 082
6.11 Luftregelung mit Feder 1 Air regulator spring 1 241 210 02 092
6.12 Luftregelung mit Feder 2 Air regulator spring 2 241 210 02 072
6.13 Rahmen Frame 241 210 02 037

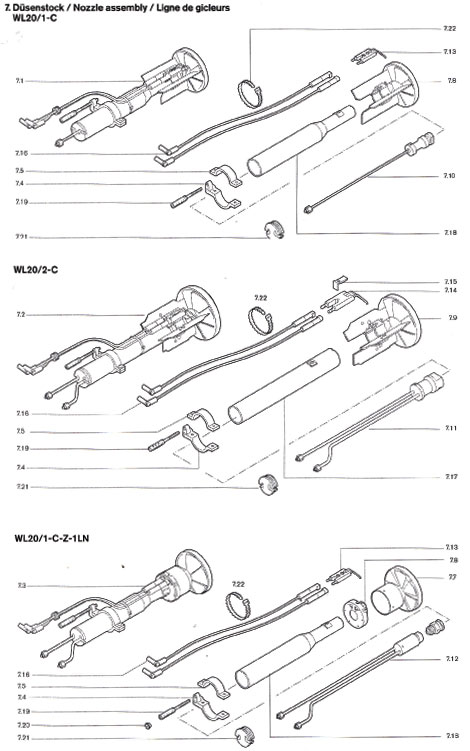

Düsenstock Nozzele assembly
7.1 Düsenstock WL20/1-C 1-Düse Nozzle assembly 241 210 10 010
7.2 Düsenstock WL20/2-C 2-Düsen Nozzle assembly 241 210 10 020
7.3 Düsenstock WL20/1-C Ausführung Z-1LN Nozzle assembly 241 210 10 030
7.4 Stellhebel Unterteil Switch lever, base part 241 400 10 067
7.5 Stellhebel Oberteil Switch lever, upper part 241 400 10 077
7.6 Zündelektridenhalter Ignition electrode holder 241 310 14 152
7.7 Stauscheibe D90 komplett für WL20-C/1LN Diffuser complete 241 200 14 532
7.8 Stauscheibe D90 für WL20/1-C Diffuser 241 210 14 072
7.9 Stauscheibe D105 für W20/2-C komplett mit Schraube M 4 Diffuser complete with screw 241 210 14 092
7.10 Düsenkopf komplett für WL20/1-C Nozzle head complete 241 210 10 132
7.11 Düsenkopf komplett für WL20/2-C Nozzle head complete 241 210 10 122
7.12 Düsenkopf komplett für WL20/1-C-1LN Nozzle head complete 241 210 10 152
7.13 Zündelektrode für WL20/1-C Ignition electrode 241 200 14 527
7.14 Zündelektrode für WL20/2-C Ignition electrode 241 210 10 117
7.15 Spannfeder Tension spring 142 013 10 247
7.16 Zündleitung 380 mm lang Ignition line 241 110 11 032
Zündleitung 480 mm lang Ignition line 240 110 11 042
Zündleitung 600 mm lang Ignition line 241 310 11 042
Zündleitung 700 mm lang Ignition line 241 400 11 042
7.17 Führungsrohr WL20/2-C Guide tube 241 210 10 012
7.18 Führungsrohr WL20/1-C und WL20/1-C-1LN Guide tube 241 210 10 022
7.19 Anzeigebolzen M 6 x 90 Indicator bolt 241 110 10 097
7.20 Stopfen 5,25 Plug 241 110 10 087
7.21 Halter für Ölleitungen Bracket for oil lines 241 210 10 057
7.22 Wiederöffnungsband 4,8 x 196 Release cable tie 794 089
Flammkopf Combustion head
8.1

Flammrohr für W20/1-C

Flame tube 241 210 14 052
8.2 Flammrohr für W20/2-C Flame tube 241 210 14 062
8.3 Flammrohr für W20/1-C-1LN Flame tube 241 210 14 042
Zündgerät Ignition unit
9.1 Zündgerät W-ZG 01/V 230 V Ignition unit 603 221
9.2 Zündgerät W-ZG 01/V 110 V Ignition unit 603 222
Flammenüberwachung Flame monitoring
10.1 Feuerungsmanager W-FM05 230 V 50-60 Hz Combustion manager 600 470
10.2 Feuerungsmanager W-FM05 110 V 50-60 Hz Combustion manager 600 471
10.3 Feuerungsmanager W-FM10 230 V 50-60 Hz Combustion manager 600 475
Feuerungsmanager W-MF10 110 V 50-60 Hz Combustion manager 600 476
10.4 Entriegelungsknopf-Verlängerung AGK20.19 Reset button extension 600 357
10.5 Adapterring 22 x 4 Adapter ring 600 358
10.6 Flammenfühler QRB1A einstufig Flame sensor 241 310 12 012
lammenfühler QRB1B 2-stufig + LN Flame sensor 241 310 12 022
10.7 Zwischenstecker Nr-. 2, 3-polig (W-ST) Intermediate plug N0. 2, 3 pole 240 200 12 012
10.9 Zwischenstecker Nr. 12, 3-polig WL5 Adapter plug No. 12, 3 pole 241 050 12 032
10.10 Abdeckclip AGK63 für Feuerungsmanager Cover clip for combustion manager 600 312
10.11 Steckerkabel Nr. 5 MV Stufe 1 W20-C

Plug cable No. 5

241 050 12 052
10.12 Steckerkabel Nr. 1 MV 2 W20/1-C Ausführung Z Plug cable No. 1 241 210 12 022
10.13 Steckerkabel Nr. 1 MV 2 W20/2-C Ausführung Z Plug cable No. 1 241 210 12 032
10.14 Steckerkabel Nr. 5 MV Stufe 1 Plug Cable No. 5 241 210 12 012
10.16 Bride 1096 für QRB1 Holder 600 566
10.17 Feinsicherung 6,3 A, träge Fine fuse, slow 483 011 22 457
